Modos Wireframe e Ghost

Wireframe e Ghost são modos de interação do visualizador que ajudam você a controlar como os elementos do modelo são exibidos durante a revisão.

Eles são úteis ao trabalhar com elementos isolados, tópicos, dados do modelo ou qualquer fluxo de trabalho onde você precisa entender a relação entre os elementos selecionados e o modelo completo.

Esses modos estão disponíveis nos fluxos de trabalho do BIMWorkplace que combinam o visualizador com dados ou informações de coordenação, incluindo o Explorer e os Design Topics.

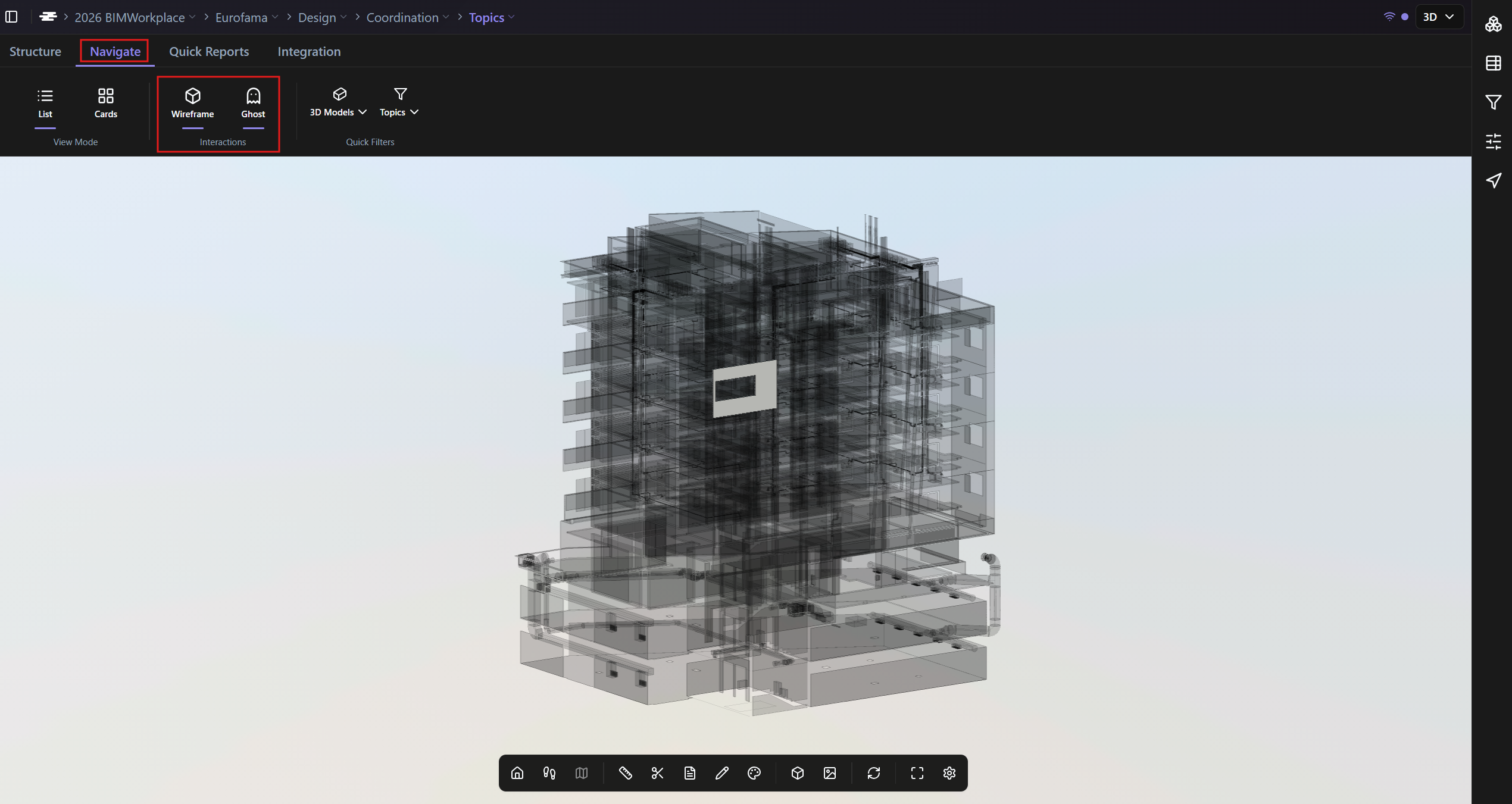

Os botões Wireframe e Ghost estão sempre localizados na área de Interações da seção Navegar na faixa de opções.

Wireframe

Use Wireframe para exibir linhas de desenho visíveis no modelo.

Isso torna os elementos individuais do modelo mais fáceis de identificar, especialmente quando vários elementos formam visualmente uma única superfície contínua.

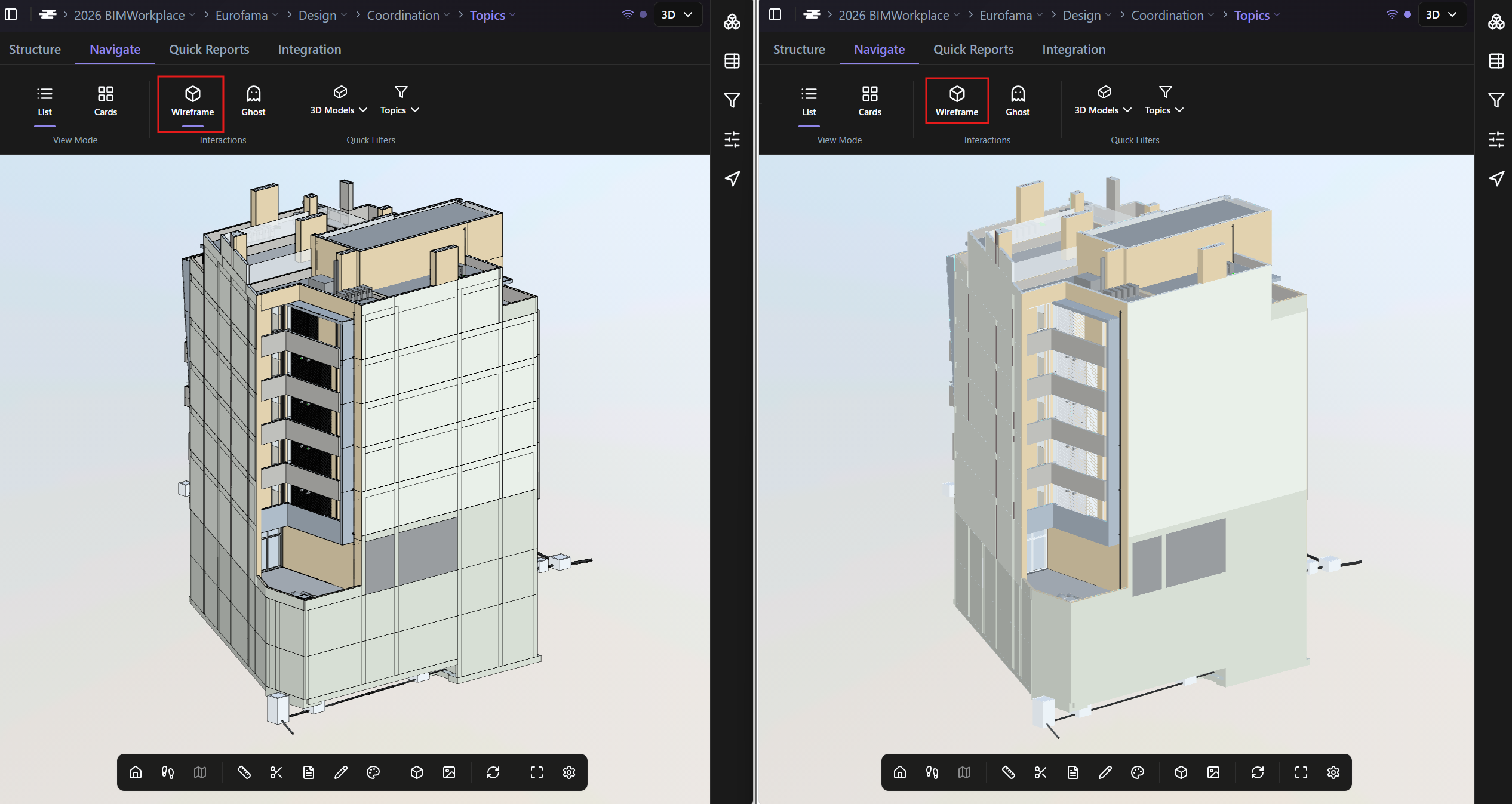

Por exemplo, uma fachada pode ser criada a partir de múltiplos segmentos de parede. Com o Wireframe desativado, a fachada pode parecer uma superfície contínua. Com o Wireframe ativado, os segmentos individuais de parede tornam-se mais fáceis de distinguir.

Quando usar o Wireframe

O Wireframe é útil quando você precisa:

·       Identificar elementos individuais dentro de uma superfície visualmente contínua

·       Entender como uma área do modelo é dividida em componentes separados

·       Inspecionar pontos de vista de tópicos com mais detalhes geométricos

·       Verificar a segmentação do modelo durante as revisões de coordenação

Ghost

Use Ghost para mostrar o restante do modelo como uma sombra transparente quando um ou mais elementos são isolados.

Isso ajuda você a entender onde os elementos isolados estão localizados em relação ao modelo completo.

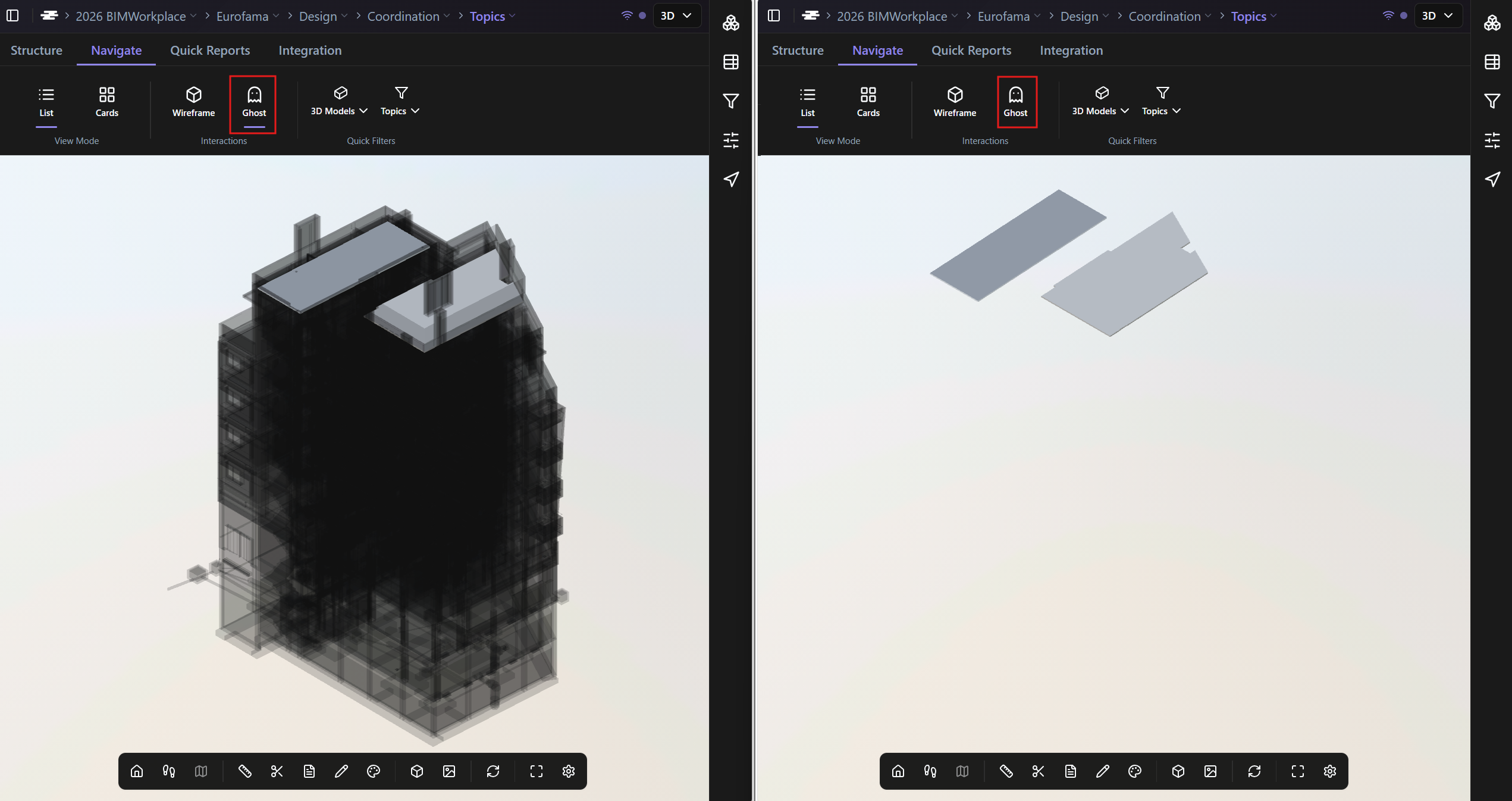

Sem o modo Ghost, os elementos isolados podem aparecer sem contexto espacial suficiente. Com o modo Ghost ativado, o modelo circundante permanece visível como uma referência transparente.

Quando usar o Ghost

O Ghost é útil quando você precisa:

·       Localizar elementos isolados dentro do modelo completo

·       Entender onde um tópico, conflito ou elemento está localizado no edifício

·       Navegar em modelos grandes enquanto se concentra em componentes específicos

Disponibilidade

Wireframe e Ghost estão disponíveis em fluxos de trabalho baseados em visualizador onde o BIMWorkplace exibe elementos do modelo juntamente com dados de projeto ou informações de coordenação.

As áreas atuais incluem:

·       Explorer

·       Design - Topics

A disponibilidade pode depender do módulo, configuração do projeto, visualizador e versão de lançamento.
